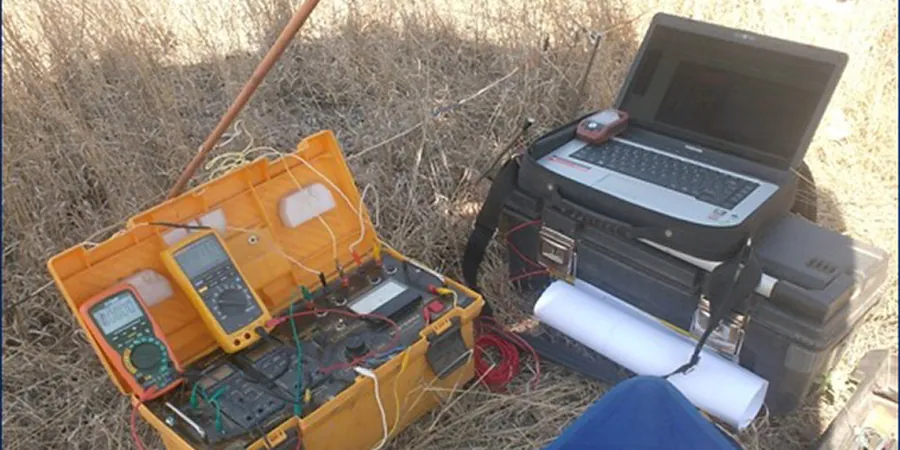

Santiago creció sobre un valle aluvial complejo. La expansión urbana desde los años 60 empujó la construcción hacia sectores con rellenos antiguos, paleocanales del Mapocho y depósitos de ceniza volcánica. Eso generó un subsuelo heterogéneo que no perdona las aproximaciones. Para diseñar un sistema de puesta a tierra confiable, o para detectar napas colgadas en la grava de Santiago antes de excavar, el sondeo eléctrico vertical (SEV) entrega una radiografía geofísica que evita sorpresas. Un cambio de resistividad en el perfil puede indicar desde un lente de arcilla saturada hasta un bolsón seco de ripio; interpretarlo bien es lo que separa un diseño robusto de uno que falla en el primer evento de sobrecarga. Complementamos este perfilaje no invasivo con ensayos de penetración estándar cuando la normativa exige correlacionar la resistividad aparente con la compacidad medida en sondeo mecánico.
Un SEV bien ejecutado en Santiago no solo dimensiona la malla de tierra: identifica napas colgadas y paleocanales que ningún sondaje mecánico aislado podría detectar.
Metodología y alcance
Consideraciones locales
Un error recurrente en la Región Metropolitana es asumir que la resistividad del terreno es constante en profundidad. En las comunas del sector oriente, por ejemplo, es frecuente encontrar una capa superficial de suelo orgánico o relleno no controlado de baja resistividad sobre la grava fluvial, que es altamente resistiva. Si el proyectista eléctrico pide un solo valor de resistividad en superficie o usa tablas genéricas de la norma IEEE 80 sin un SEV, la malla de puesta a tierra quedará subdimensionada, con resistencias de dispersión muy por encima de lo exigido por el pliego técnico. Peor aún, en faenas de movimiento de tierra ignorar la interfaz entre la capa húmeda superficial y la grava seca profunda puede llevar a interpretar erróneamente la estabilidad de cortes temporales. La resistividad no solo mide la conductividad eléctrica; es un proxy de la humedad, la porosidad y la salinidad del agua intersticial. Malinterpretar ese dato puede costar semanas de retrabajo en la etapa de recepción final de la obra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Normativa aplicable
ASTM D6431-18 Standard Guide for Using the DC Resistivity Method for Subsurface Investigation, NCh 349.Of1999 Electricidad – Puesta a tierra de sistemas eléctricos de baja tensión, IEEE Std 80-2013 Guide for Safety in AC Substation Grounding, DS N° 109 Reglamento de Seguridad de las Instalaciones Eléctricas de Consumo (RSEIC)
Servicios técnicos asociados
Sondeo Eléctrico Vertical (SEV) para Puesta a Tierra
Perfilaje geoeléctrico 1D con arreglo Schlumberger, orientado a subestaciones, plantas industriales y edificios de altura. Incluye modelación multicapa para determinar la resistividad equivalente del terreno según IEEE 80, cálculo de resistencia de dispersión y recomendación de configuración de malla. Cubrimos toda la Región Metropolitana, desde terrenos de grava en Las Condes hasta suelos finos de la zona poniente.
Tomografía Eléctrica (ERT) y Mapeo de Napas
Perfil 2D de resistividad con arreglo Wenner-Schlumberger para detectar plumas de contaminación, paleocanales y variaciones laterales de humedad. Aplicado en estudios de mecánica de suelos para excavaciones profundas, en el monitoreo de infiltraciones bajo estanques de almacenamiento y en la evaluación previa de sitios para mejoramiento de suelos saturados en zonas como Renca o Quilicura.
Parámetros típicos
Preguntas frecuentes
¿En qué se diferencia un SEV de una medición de resistividad con telurómetro?
El telurómetro entrega un valor puntual de resistencia de puesta a tierra de un electrodo ya instalado, típicamente con el método de los 62 %. El SEV es una prospección geofísica que obtiene un perfil de resistividad real del terreno en profundidad, antes de diseñar el sistema de puesta a tierra. Con el SEV sabemos cómo varía la resistividad capa por capa; con el telurómetro solo verificamos la resistencia final de una jabalina clavada. Para un diseño IEEE 80 riguroso, la norma recomienda el SEV.
¿Cuánto cuesta aproximadamente un estudio de resistividad eléctrica en Santiago?
El rango de precio para un perfil SEV de 3 a 6 estaciones, con modelación e informe, está entre $318.000 y $432.000, dependiendo de la profundidad de investigación (AB/2 máximo) y la accesibilidad del terreno. Si se requiere tomografía eléctrica 2D con varios perfiles o procesamiento de inversión robusta, el costo se ajusta a la cantidad de metros lineales y la resolución de electrodos.
¿Qué normativa chilena exige el estudio de resistividad para puestas a tierra?
La NCh 349.Of1999 y el DS N° 109 (RSEIC) establecen que el diseño de la puesta a tierra debe basarse en la resistividad del terreno. La práctica habitual en proyectos eléctricos en Santiago es ejecutar SEV con arreglo Schlumberger y modelar según IEEE 80 o IEEE 81 para cumplir con los valores máximos de resistencia de dispersión que fija el pliego técnico de la Superintendencia de Electricidad y Combustibles (SEC).
