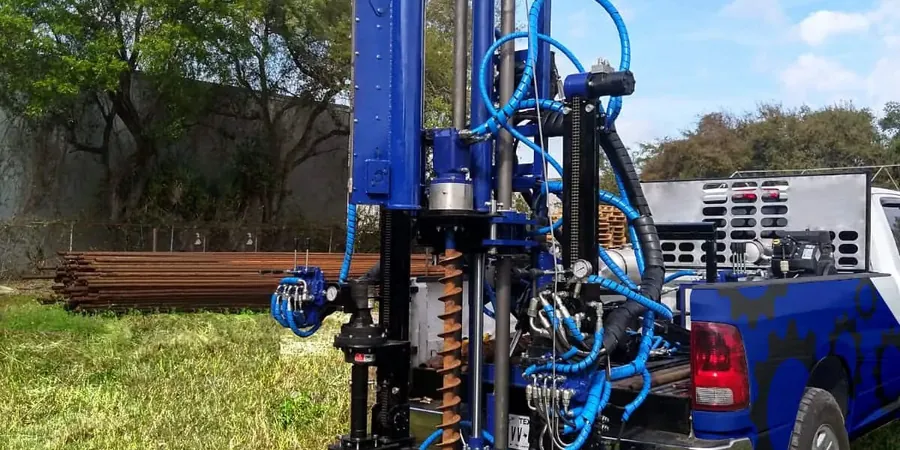

Un par de semanas atrás estuvimos en una faena en la comuna de Providencia, justo donde empieza el abanico aluvial del Mapocho. El proyecto era un edificio de 15 pisos y la campaña de mecánica de suelos anterior había sido muy somera. Al meter el tomamuestras partido, los primeros 6 metros dieron golpes bajísimos, casi nulos, y el contratista nos miraba con cara de 'esto no puede estar bien'. Pero en Santiago, donde la grava fluvial aparece de golpe, ese contraste es la norma, no la excepción. Ahí es donde el ensayo SPT cobra sentido: no es solo contar golpes, es leer la historia sedimentaria de la cuenca. Nosotros ejecutamos el ensayo bajo ASTM D1586, con todos los resguardos que pide la norma chilena NCh 3082 para la energía entregada.
Porque en esta ciudad, con más de 6 millones de habitantes asentados sobre depósitos que van desde limos orgánicos hasta bolones, el N60 bien corregido es la diferencia entre un diseño de fundación robusto y uno que va a dar problemas a los dos años. Muchas veces complementamos esta penetración con un ensayo CPT cuando el perfil es muy heterogéneo y necesitamos una lectura continua de la punta.
En suelos de Santiago, un N60 sobre 50 no es garantía de nada si no verificas la matriz fina entre los bolones.
Metodología y alcance
En nuestro laboratorio, cada muestra que extraemos del tomamuestras va directo a granulometría y límites de Atterberg, porque el número de golpes por sí solo no basta. Un N60 de 15 en una arena limosa del sector de Cerrillos no es lo mismo que un N60 de 15 en la grava arenosa de Vitacura. La interpretación siempre va amarrada a la clasificación visual y al ensayo de laboratorio, y ahí llevamos años calibrando criterios con la práctica local.
Consideraciones locales
El error más repetido que vemos en las constructoras, sobre todo en edificios de mediana altura en la periferia de Santiago, es usar el N del SPT crudo, sin corrección por energía ni por confinamiento. Creen que con el número de campo ya pueden entrar al cálculo de capacidad de soporte, y después aparecen asentamientos diferenciales en los muros del primer piso. En suelos finos de la zona sur, donde la napa está a menos de 2 metros, un N60 mal interpretado puede subestimar el potencial de licuefacción, y eso en Chile es un riesgo inaceptable. Nosotros siempre entregamos el N60, y cuando el perfil muestra arenas limpias bajo el nivel freático, aplicamos el criterio de Seed e Idriss para evaluar el potencial de gatillado sísmico. En Santiago no se puede hacer un ensayo de penetración estándar sin pensar en el próximo gran terremoto.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Normativa aplicable
ASTM D1586-18: Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling of Soils, NCh 3082: Suelos – Ensayo de penetración estándar (SPT) – Procedimiento y equipo, NCh 433.Of1996 Mod.2009: Diseño sísmico de edificios (clasificación de suelos según Vs30 y N60), NCh 1508: Geotecnia – Estudio de mecánica de suelos
Servicios técnicos asociados
Ensayos de clasificación en laboratorio
Granulometría por tamizado y sedimentación, límites de Atterberg y contenido de humedad sobre las muestras extraídas con el tomamuestras partido. Clasificación USCS y AASHTO en 24 horas.
Perfilaje sísmico con MASW y refracción
Para obtener la velocidad de onda de corte (Vs30) y clasificar el sitio según NCh 433. Complementa el SPT en perfiles donde la grava impide el avance del muestreador.
Ensayos de resistencia al corte
Triaxial consolidado no drenado (CU) y corte directo sobre muestras inalteradas de los estratos finos identificados en el perfil de penetración.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre el SPT y el CPT para los suelos típicos de Santiago?
El SPT permite recuperar muestra alterada, lo que en Santiago es clave porque los perfiles intercalan grava, bolones y lentes de arena. El CPT da un perfil continuo de resistencia de punta y fricción, pero en suelos gruesos con rechazo temprano no puede avanzar sin desviarse. Nosotros recomendamos SPT como base y CPT en sectores donde predominan los finos, como en algunas zonas de la comuna de La Pintana.
¿Hasta qué profundidad realizan el ensayo SPT en Santiago?
Depende del proyecto y del tipo de suelo. En el sector nororiente, donde la grava del Mapocho aparece entre los 3 y 6 metros, normalmente llegamos hasta el rechazo (N60 > 50 en 15 cm de avance o menos). En el sector sur y poniente, con suelos más blandos, podemos alcanzar los 20 o 25 metros si la estratigrafía y la napa lo permiten.
¿Cuál es el costo aproximado de un ensayo SPT por metro lineal en Santiago?
El rango de precio por metro lineal de ensayo SPT, incluyendo la perforación, el tomamuestreo y el informe con N60 corregido, está entre $270.000 y $386.000, aunque el valor final depende del número de sondajes, la accesibilidad a la faena y la profundidad total del programa.
¿Cómo aseguran la calidad de la medición de energía en el SPT?
Usamos un equipo de medición de energía instrumentado con strain gauges y acelerómetros adosados a la barra, justo bajo el cabezal de golpeo. Así obtenemos el factor ER real de nuestro equipo, que suele estar entre 0.75 y 0.85 con martillo de seguridad, y corregimos el N de campo a N60 según ASTM D1586 y NCh 3082.
