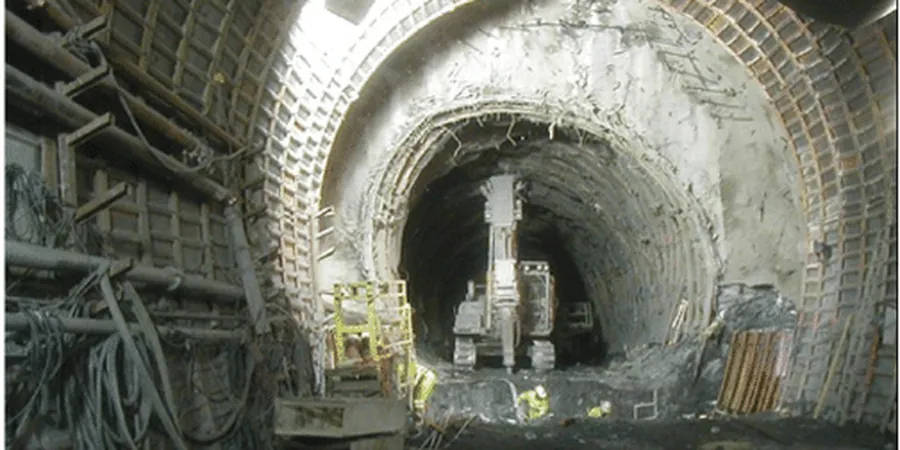

Hace un par de años nos tocó revisar un proyecto de túnel bajo una avenida importante del sector oriente de Santiago, justo donde la grava fluvial se interdigita con lentes de ceniza volcánica fina. El contratista había asumido un comportamiento de suelo granular limpio, pero los primeros metros de excavación mostraron una cara inestable con goteo constante. En Santiago, la geología de la cuenca es engañosa: la grava de Santiago es famosa por su buena capacidad portante, pero cuando hay que tunelar bajo la napa o atravesar depósitos de ceniza y finos en estado suelto, el comportamiento cambia radicalmente. Por eso el análisis geotécnico para túneles en suelo blando acá no se puede reducir a una clasificación visual; requiere ensayos específicos como el ensayo CPT para detectar lentes problemáticos y una caracterización detallada de la matriz fina que controla la estabilidad del frente.
En la cuenca de Santiago, un lente de ceniza volcánica de 30 cm puede definir la estabilidad del frente de excavación más que 10 metros de grava.
Metodología y alcance
Consideraciones locales
Lo que más vemos en la zona norte de Santiago, cerca de los antiguos cauces del Mapocho, son problemas de pérdida súbita de finos en el frente de excavación cuando se interceptan paleocanales rellenos de arena limosa suelta. El agua subterránea acá no siempre está a mucha profundidad y suele estar colgada en lentes; uno cree que va a excavar en seco y de repente empieza un flujo de limos que socava la bóveda. Si no hiciste un análisis geotécnico para túneles en suelo blando con piezometría de detalle, te arriesgas a asentamientos superficiales que pueden sobrepasar los 15 mm y a colapsos locales del soporte tipo shotcrete. En Santiago, además, el riesgo sísmico es ineludible: la NCh433 y la NCh2369 te obligan a verificar la estabilidad del revestimiento bajo carga cíclica, porque un sismo importante puede licuar los lentes arenosos confinados y generar cargas adicionales sobre el túnel que no estaban en el diseño estático.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Normativa aplicable
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh1508:2014 - Geotecnia - Estudio de mecánica de suelos, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, ASTM D7181-20 - Ensayo triaxial consolidado drenado
Servicios técnicos asociados
Campaña de exploración dirigida
Ejecutamos sondajes SPT y CPT en el eje del trazado para detectar lentes blandos y definir la estratigrafía real del subsuelo de la cuenca.
Ensayos de laboratorio avanzados
Realizamos triaxiales CIU y CID, ensayos de consolidación y permeabilidad en suelos finos para obtener parámetros de resistencia drenada y no drenada.
Modelación numérica del proceso constructivo
Simulamos la excavación secuencial del túnel y la instalación del soporte para predecir asentamientos en superficie y esfuerzos en el revestimiento.
Monitoreo geotécnico durante la excavación
Instalamos inclinómetros y celdas de presión en el soporte, y realizamos mediciones de convergencia para validar las hipótesis de diseño en tiempo real.
Parámetros típicos
Preguntas frecuentes
¿Qué tipo de suelo es el más problemático para tunelar en Santiago?
Los suelos finos blandos —limos y arcillas de plasticidad media— que aparecen en sectores como Pudahuel o Quilicura. Tienen baja resistencia al corte no drenada y son erosionables si hay flujo de agua, lo que provoca inestabilidad en el frente y asentamientos mayores. También los depósitos de ceniza volcánica, típicos en la transición oriente-poniente, son difíciles porque pierden cohesión al saturarse.
¿Es obligatorio hacer un estudio geotécnico para un túnel en suelo blando en Chile?
Sí, la norma chilena NCh1508 establece los requisitos mínimos para el estudio de mecánica de suelos en obras de ingeniería, y la NCh2369 exige el análisis sísmico de estructuras subterráneas. Además, los permisos municipales en Santiago requieren un informe geotécnico firmado por un ingeniero civil especialista para aprobar el proyecto de excavación.
¿Cuánto cuesta un análisis geotécnico para túneles en suelo blando en Santiago?
El costo varía según la longitud del túnel y la complejidad del subsuelo, pero para un proyecto típico en la Región Metropolitana el rango de honorarios por el estudio completo —incluyendo campaña de terreno, ensayos de laboratorio y modelación numérica— está entre $2.189.000 y $7.347.000. Esto depende de la cantidad de sondajes y la profundidad de la napa.
¿Qué normativa sísmica se aplica a un túnel en Santiago?
Se aplican principalmente la NCh433 para la zonificación sísmica de la comuna y la NCh2369 para el diseño de estructuras subterráneas. Ambas exigen verificar la estabilidad del revestimiento bajo la combinación de cargas estáticas y sísmicas, considerando la posible degradación de rigidez del suelo durante un evento importante. También se usan criterios internacionales como los de FHWA para túneles en suelo.
