La NCh433.Of1996 Mod.2012 exige la clasificación sísmica del terreno para toda edificación en Santiago. No es una sugerencia, es un requisito normativo. La velocidad de onda de corte en los primeros 30 metros (VS30) define el espectro de diseño. Un error en este parámetro subestima o sobreestima las fuerzas sísmicas, comprometiendo la estructura o el presupuesto. En la cuenca de Santiago, con depósitos aluviales del Mapocho y Maipo, la velocidad varía drásticamente entre Providencia y Maipú. Por eso usamos el ensayo MASW, un método de ondas superficiales que entrega el perfil de rigidez sin perforar. La técnica multicanal captura la dispersión de ondas Rayleigh para invertir el modelo 1D del subsuelo. El resultado es directo: la clasificación sísmica del sitio y el parámetro VS30 que necesita el ingeniero calculista. En zonas como Vitacura, donde los suelos granulares densos superan los 500 m/s, la optimización del diseño puede ser significativa respecto a asumir un suelo tipo C o D por defecto. Complementamos el análisis con sondajes SPT cuando la normativa pide correlacionar el perfil de ondas con la resistencia a la penetración.
La velocidad de corte en los primeros 30 metros define el espectro de diseño sísmico: clasificar mal el suelo puede duplicar la fuerza basal de cálculo.
Metodología y alcance
Consideraciones locales
Santiago está a 520 metros de altitud, en una cuenca rellena con sedimentos que amplifican las ondas sísmicas. El terremoto del 27F de 2010, con epicentro a 335 km, generó aceleraciones pico de hasta 0.30 g en el centro de la ciudad y daños concentrados en sectores con suelos blandos. Ese evento confirmó lo que la geofísica ya advertía: el mismo sismo puede producir efectos distintos a 500 metros de distancia si cambia la rigidez del subsuelo. Omitir la medición de ondas de corte y adoptar una clasificación genérica es un riesgo con consecuencias estructurales. Un suelo clasificado erróneamente como tipo B cuando es tipo D reduce el factor de reducción sísmica, llevando a un diseño inseguro. Al revés, clasificar como D un suelo tipo B infla los costos de construcción. La medición directa con MASW elimina esa incertidumbre. En sectores como el casco antiguo, donde las gravas del Mapocho afloran a poca profundidad, el perfil de Vs suele mostrar un contraste nítido a los 5-8 metros que define la respuesta sísmica del sitio.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Normativa aplicable
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh3171 – Métodos geofísicos de prospección, ASTM D7400 – Standard Test Methods for Downhole Seismic Testing (referencia técnica complementaria), Decreto Supremo N°61 (2011) – Reglamento de Diseño Sísmico
Servicios técnicos asociados
Medición MASW para Clasificación Sísmica

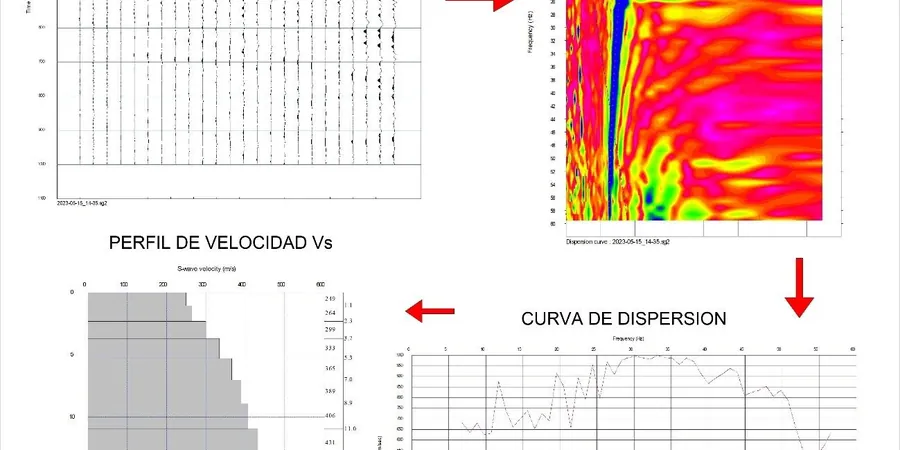

Ensayo activo con fuente de impacto y arreglo multicanal. Procesamos la curva de dispersión para obtener el perfil unidimensional de Vs hasta 30 metros. El informe incluye el valor VS30 y la categoría de suelo según tabla 4.1 de la NCh433.
Arreglos en Entorno Urbano
Adaptamos el tendido a terrenos reducidos usando geometrías asimétricas y espaciamientos variables. Operamos en comunas densas como Santiago Centro sin afectar el tránsito peatonal ni vehicular.
Perfiles de Rigidez para Análisis de Sitio
Entregamos el perfil completo de velocidad de onda de corte, módulo de corte máximo a pequeña deformación y la variación de la rigidez con la profundidad para modelos numéricos de respuesta local.
Parámetros típicos
Preguntas frecuentes
¿En qué tipo de proyectos es obligatorio medir el VS30 en Santiago?
La NCh433 exige la clasificación sísmica del terreno para todas las edificaciones, independiente de su altura. En la práctica, cualquier proyecto que presente un permiso de edificación debe incluir el estudio de mecánica de suelos con la clasificación sísmica. El MASW es el método más eficiente para obtener el parámetro VS30 que define esa clasificación, especialmente en zonas donde no se justifica una perforación profunda solo para ensayos downhole.
¿Qué diferencia hay entre un suelo tipo C y tipo D en Santiago según la NCh433?
La diferencia está en la velocidad de onda de corte promedio en los 30 metros superiores. El suelo tipo C tiene un VS30 entre 350 y 900 m/s, típico de gravas densas como las de Vitacura o Las Condes. El suelo tipo D presenta VS30 bajo 350 m/s, común en depósitos de ceniza y limos de Maipú o sectores de La Florida. El tipo de suelo modifica el factor de modificación de la respuesta espectral y, por lo tanto, las fuerzas de diseño sísmico de la estructura.
¿Cuánto cuesta un ensayo MASW para clasificación sísmica en Santiago?
El estudio de clasificación sísmica mediante MASW tiene un rango de precio entre $914.000 y $1.372.000, dependiendo de la cantidad de líneas de medición, la longitud del tendido y las condiciones de acceso al terreno. Cada línea cubre un punto de clasificación sísmica. Para proyectos que requieran varios puntos, el costo por línea es decreciente.
